PVD (Prefabricated Vertical Drainage)

Prefabricated Vertical Drainage (PVD) merupakan sistem drainase bawah tanah yang berfungsi untuk mempercepat konsolidasi pada tanah lunak. PVD terbuat dari core-core plastik yang dirangkai dan diperkuat dengan sirip-sirip serta dibungkus dengan geotextile nonwoven, Geotextile nonwoven pada PVD berfungsi sebagai penyaring untuk mencegah butiran-butiran tanah yang halus untuk masuk ke dalam PVD. PVD pada umumnya diberikan beban timbunan preloading untuk menerima pengaliran air melalui vertikal drain dan mengalirkannya secara lateral ke tepi timbunan.

Aplikasi PVD

  • Drainase air pori pada tanggul
  • Drainase air pori pada tanah asli
  • Drainase pada dinding penahan tanah
  • Lahan Penumpukan Kontainer
  • Pekerjaan Reklamasi Area Perumahan
  • Industri Konstruksi jalan rel dan bandara

Kelebihan PVD

  • Mempercepat waktu konsolidasi
  • Biaya yang lebih hemat daripada lapisan pasir
  • Mudah dalam pemasangan
  • Properti seragam
  • Mudah mengontrol hingga mencapai konsolidasi yang diinginkan
  • Struktur inti yang saling terhubung
  • Discharge tinggi walau dalam keadaan tertekuk

PVD ALLIDRAIN

Properties Test Standard Unit AD 230 AD 250 AD 530 AD 550
Composite
Discharge capacity – straight (300 kPa) ASTM D4716 x10^-6 m^3/s ≥ 100 ≥ 150 ≥ 50 ≥ 150
Discharge capacity – kinked (250 kPa) ASTM D4716 x10^-6 m^3/s ≥ 70 ≥ 110 ≥ 38 ≥ 110
Tensile Strength (full width test) ASTM D4595 kN 2,5 2,8 1,8 2,8
Tensile Elongation at 1kN ASTM D 4595 % ≤ 10 ≤ 10 ≤ 10 ≤ 10
Tensile Elongation at break ASTM D 4595 % ≥ 15 ≥ 15 ≥ 15 ≥ 15
Filter
Grab strength (MD) ASTM D 4632 N 310 310 500 500
Trapezoidal tear (MD) ASTM D4533 N 45 45 100 100
Puncture resistance ASTM D4833 N 80 80 100 100
Apparent opening size ASTM D4751 µm 80 80 80 75
Permittivity ASTM D4491 s^-2 0,75 0,75 0,5 0,5
Coefficient of permeability ASTM D4491 x10^4 m/s 1,8 1,8 1 1
Nominal width mm 100 100 100 100
Nominal thickness ASTM D5199 mm 3 4,5 3 4,5
Roll length m 250 200 270 200



Back

Related Products

Erosion Control Mattress

Permeable fabric for filtration, separation, and drainage protection.

Geotube®

Permeable fabric for filtration, separation, and drainage protection.

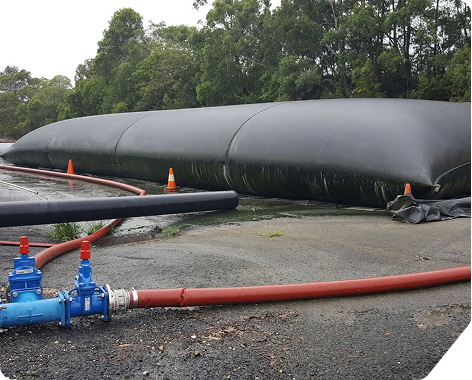

Geotube® Dewatering
